Composición, diseño y características clave de los troqueles de moldeo de soplado

El moldeo de soplado, como un proceso crítico en el procesamiento de plástico, se usa ampliamente en la producción de productos huecos como botellas, contenedores y tanques de combustible. Su componente central, el dado (también conocido como cabeza o dado), afecta directamente la calidad, la precisión y la eficiencia de producción de los productos. Este artículo elabora sistemáticamente sobre la composición de los troqueles de moldeo de soplado, los tipos de diseño común y se centra en analizar las diferencias de diseño entre los troqueles con y sin líneas de nivel de líquido, así como con y sin control de espesor de pared. Su objetivo es proporcionar una referencia para profesionales técnicos en campos relacionados.

1. Composición de muertos de bombardeo

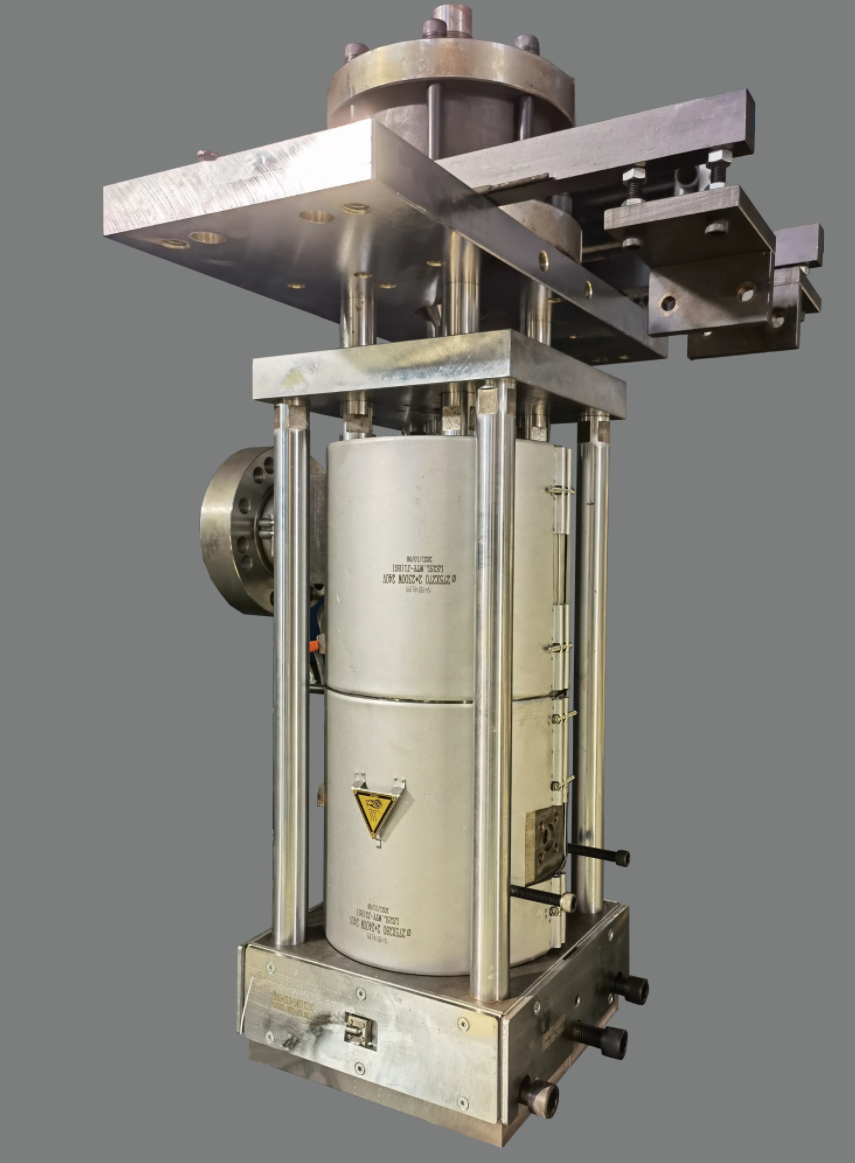

El dado de moldeo de soplado es un componente clave en molduras de soplado de extrusión o moldura de soplado de inyección. Su función principal es formar plástico fundido en una parisón tubular y expandirlo por aire comprimido para que se ajuste a la cavidad del moho, en última instancia, enfriándolo y configurando. El dado generalmente consiste en las siguientes partes:

1. Cuerpo : la estructura principal del dado, utilizada para soportar componentes internos y conectarse a la extrusora o la máquina de inyección. Por lo general, está hecho de acero de alta resistencia para soportar altas temperaturas y presiones.

2. Spider : ubicado dentro del dado, es compatible con el mandril y distribuye el flujo de fusión. El diseño de la araña debe minimizar la generación de líneas de soldadura para evitar las deficiencias de resistencia a la parisón.

3. Mandrel y die : el mandril es el componente central del dado, formando un canal de flujo anular con el dado para determinar las dimensiones y la forma de la parisón. El mandril suele ser ajustable para controlar el grosor de la parisón.

4. Mecanismo de ajuste : se utiliza para ajustar en tiempo real la distribución del espesor de la pared de la parison. Los mecanismos comunes incluyen barras de gargantilla hidráulica o servo o sistemas de inclinación de mandril.

5. Sistema de calentamiento : generalmente utiliza bandas de calefacción eléctricas o calentadores de cerámica para garantizar la temperatura uniforme de fusión y evitar los defectos de la parison causados ​​por las diferencias de temperatura.

6. Componentes de conexión : incluyendo bridas, pernos, etc., utilizados para sujetar y sellar el troquel a la máquina host o el molde.

2. Diseños comunes de dies de moldeo de soplado

El diseño de troqueles de moldeo de soplado debe seleccionarse en función de los requisitos del producto, las características del material y los procesos de producción. Los tipos principales incluyen:

1. Die de alimentación central : la fusión fluye hacia el dado desde el centro, se distribuye por la araña y forma el parison. Este diseño es simple y de bajo costo, pero es propenso a las líneas de soldadura, lo que lo hace adecuado para productos comunes con bajos requisitos.

2. Die de alimentación lateral : la fusión ingresa al dado de un lado, fluye alrededor del mandril a través del canal de flujo, reduciendo las líneas de soldadura y mejorando la resistencia de Parison. Es adecuado para materiales de alto rendimiento o productos grandes.

3. Die espiral : la fusión se distribuye uniformemente a través de un canal de flujo espiral, eliminando efectivamente las líneas de soldadura y garantizando el equilibrio de presión. La calidad de Parison es alta, pero la estructura es compleja y costosa, se usa principalmente en aplicaciones de envasado de alta gama.

4. Die de coextrusión : utilizado para producir productos compuestos de múltiples capas, combinando diferentes materiales en una sola parison a través de múltiples canales de flujo. El diseño debe considerar las propiedades reológicas y el rendimiento de unión de cada capa de material.

Actualmente, los troqueles con los sistemas de control de espesor de la pared se utilizan ampliamente en la industria, especialmente aquellos con mecanismos servohidráulicos controlados por el programa, para lograr ajustes precisos en las direcciones axiales (verticales) y radiales (circunferenciales) de la parison.

3. Diferencias de diseño: con vs. sin líneas de nivel de líquido

Las líneas de nivel de líquido se refieren a líneas visibles en la superficie de Parison causadas por un flujo de fusión inestable o una distribución de temperatura desigual, comúnmente vista en contenedores para líquidos (p. Ej., Botellas). El diseño de la matriz debe considerar si evitar líneas de nivel de líquido, con diferencias específicas de la siguiente manera:

· Dies diseñados con líneas de nivel de líquido : generalmente se usa para productos comunes con requisitos de baja calidad de superficie. El diseño puede emplear menos arañas o canales de flujo simples, lo que hace que la fusión sea propensa al estancamiento o el cizallamiento desigual, lo que resulta en líneas de nivel de líquido. Tales troqueles son de bajo costo y fáciles de mantener, pero dan como resultado una apariencia de producto más pobre y propiedades mecánicas potencialmente comprometidas.

· Dies diseñados sin líneas de nivel de líquido : adecuado para envases de alta gama (p. Ej., Botellas cosméticas, contenedores de alimentos) que requieren superficies suaves y sin defectos. El diseño utiliza canales de flujo en espiral, distribuidores de múltiples orificios u otras tecnologías de equilibrio de flujo para garantizar incluso la distribución de fusión y evitar las marcas de flujo. Además, la pared interna del troquel requiere un alto pulido, y el sistema de calentamiento debe controlar con precisión la temperatura. Dichos troqueles tienen estructuras complejas y altos costos de fabricación, pero mejoran significativamente la calidad del producto.

Las diferencias clave se encuentran en la geometría del canal de flujo, la precisión de control de temperatura y la estructura del distribuidor. Dies sin líneas de nivel de líquido optimiza el diseño de la dinámica de fluidos para reducir las diferencias en el tiempo de residencia de fusión, eliminando así los defectos visibles.

4. Diferencias de diseño: con vs. sin control de espesor de pared

El control del espesor de la pared es una función central de los troqueles de moldeo por soplado, que afecta directamente la distribución del peso del producto, las propiedades mecánicas y la utilización del material. Las diferencias de diseño entre troqueles con y sin control de espesor de pared son significativas:

· Dies sin control de espesor de la pared : use un mandril fijo y muera, lo que resulta en un parisón uniformemente grueso. El diseño es simple y de bajo costo, pero tiene una aplicabilidad limitada, adecuada solo para productos con formas regulares y sin excentricidad (por ejemplo, botellas redondas simples). Sin el ajuste de grosor, los productos pueden ser demasiado gruesos (material de desperdicio) o demasiado delgado (resistencia comprometedora).

· Dies con el control del espesor de la pared : use sistemas controlados por el programa (p. Ej., PLC o servohidráulica) para ajustar en tiempo real la posición del mandril o la barra de gargantilla, cambiando la brecha del canal de flujo para lograr variaciones en el grosor parison tanto axial como radial. Por ejemplo, los bordes o esquinas de productos pueden requerir un mayor grosor para la resistencia, mientras que las grandes áreas pueden adelgazarse para ahorrar material. El diseño debe integrar sensores, actuadores y canales de flujo complejos para garantizar la velocidad de respuesta y la precisión. Tales troqueles son caros pero optimizan significativamente el rendimiento del producto y la economía de producción.

La diferencia central radica en la capacidad de control y la adaptabilidad. Los troqueles con el control de espesor de la pared son adecuados para productos de forma compleja (por ejemplo, tanques de combustible automotriz, contenedores irregulares), utilizando un diseño de 'Parison ' para compensar el estiramiento desigual durante el moldeo de soplado y mejorar la consistencia del producto.

5. Conclusión

El diseño de troqueles de moldeo de soplado es un proceso de equilibrio de múltiples factores, que involucran dinámica de fluidos, ingeniería de materiales y tecnología de control. Si un dado incluye líneas de nivel de líquido depende de los requisitos de calidad de la superficie, mientras que los diseños sin líneas de nivel de líquido logran una apariencia de alta calidad a través del canal de flujo y la optimización del control de temperatura. La funcionalidad de control de espesor de pared es un sello distintivo de la tecnología moderna de moldeo de soplado, que permite la adaptabilidad a las necesidades complejas de productos a través de mecanismos ajustables y mejora la eficiencia de producción y el rendimiento del producto. En el futuro, con el desarrollo de la fabricación inteligente, los troqueles de moldeo de soplado integrarán aún más el monitoreo en tiempo real y el control adaptativo, lo que llevará a la industria de procesamiento de plástico hacia una alta precisión, bajo costo y sostenibilidad.

Al seleccionar o diseñar troqueles, las empresas deben considerar de manera integral el posicionamiento del producto, las características del material y el presupuesto de inversión para lograr el equilibrio óptimo entre la eficiencia técnica y económica.
