Un análisis exhaustivo de los moldes de cajas de apilamiento: componentes, funciones, materiales y diseño

Las cajas de apilamiento, contenedores de plástico grandes esenciales en los campos industriales y logísticos, se utilizan ampliamente por su excepcional capacidad de carga, rendimiento de apilamiento superior y resistencia a la intemperie. Su producción de alta calidad se basa en gran medida en un conjunto de herramientas especializadas precisas, robustas y eficientes: el molde de cajas de apilamiento. Este molde es un típico 'molde de inyección grande, ' cuyo diseño y nivel de fabricación determina directamente la calidad, la eficiencia de producción y el costo del producto final. A continuación, profundizaremos en los diversos componentes de un molde de cajas de apilamiento, sus funciones centrales, materiales de uso común y consideraciones de diseño clave.

I. Componentes principales del molde y sus funciones

Un molde de cajas de apilamiento completo es un sistema complejo, principalmente que consiste en las siguientes partes principales:

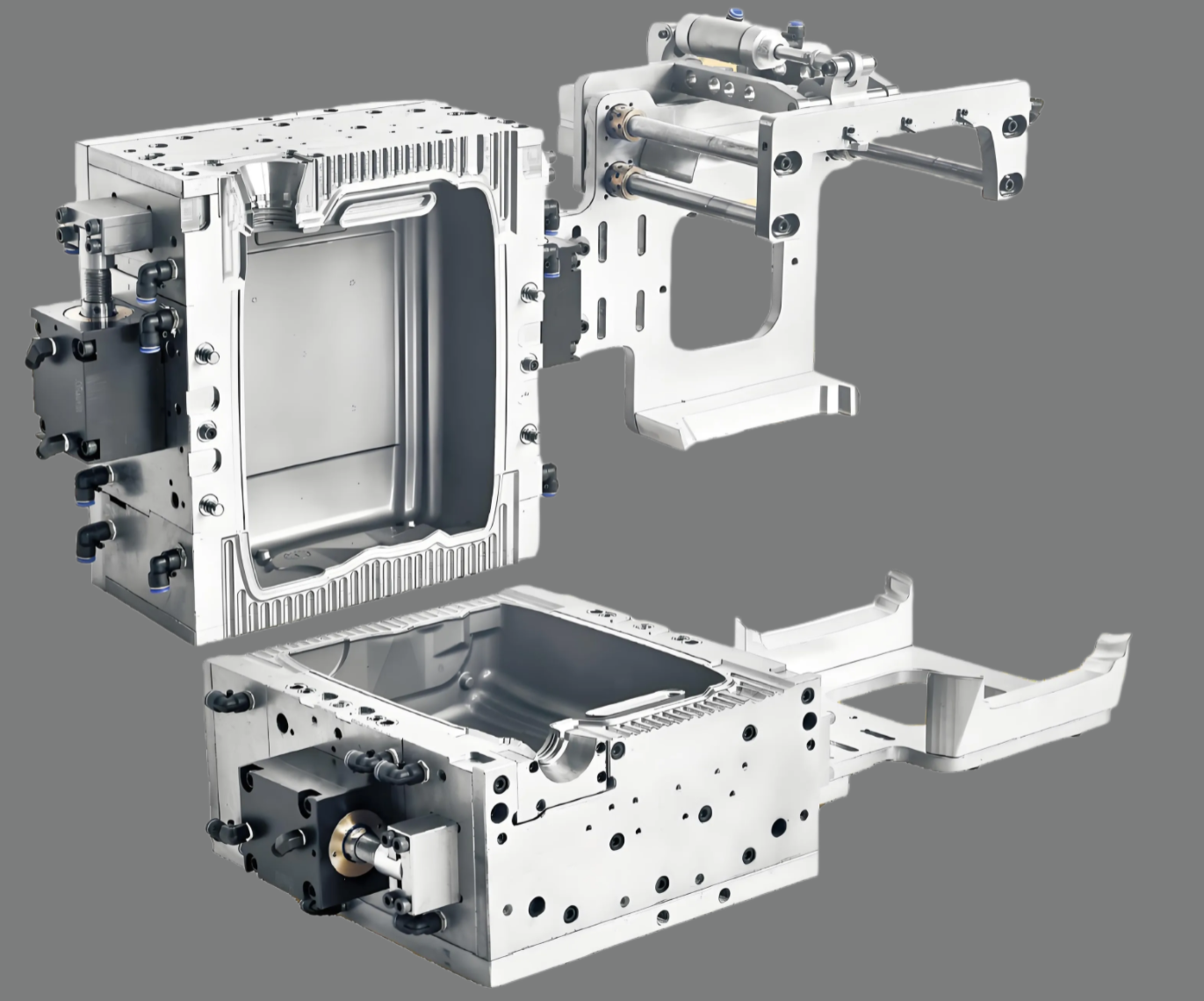

1. Sistema de núcleo y cavidad de moho: el 'escultor' del producto

· Cavidad y núcleo : estas son las partes más críticas del molde, determinando directamente la forma de la caja, las dimensiones y la estructura interna. La cavidad forma la superficie externa de la caja y las hilos de borde (si corresponde), mientras que el núcleo forma la superficie interna de la caja, las costillas de refuerzo inferior y las características de apilamiento. Su precisión de mecanizado y su acabado superficial se transfieren directamente al producto.

· Función : para impartir la forma y la estructura finales a la masa fundida de plástico, incluidas todas las características detalladas como el cuerpo, las costillas de refuerzo, los labios apilados, las manos, etc.

2. Sistema de alimentación: la 'autopista ' para la fusión

· Sprue, corredores y puerta (s) : este es el canal que conecta la boquilla de la máquina de moldeo por inyección con la cavidad. El material termoplástico (como HDPE o PP) se inyecta a alta presión de la máquina a través del bañador, hacia los corredores y finalmente a través de las puertas para llenar toda la cavidad.

· Funcionar : para garantizar que la fusión de plástico llene cada extremidad de la cavidad de manera uniforme, rápida y suave, evitando defectos como disparos cortos, marcas de fregadero o líneas de flujo. Para las cajas grandes, un sistema de corredor caliente a menudo se usa para reducir efectivamente los desechos (babosas frías), mejorar la eficiencia de la inyección y garantizar una calidad constante del producto.

3. Sistema de enfriamiento: el 'regulador' de la eficiencia

· Canales de enfriamiento : estos son canales mecanizados con precisión aburridos a través de la cavidad, el núcleo y otras placas de moho. El agua de enfriamiento circulante (o el aceite de una unidad de control de temperatura) elimina el calor del molde.

· Función : para enfriar rápidamente y solidificar la fusión de plástico inyectado para la expulsión. El diseño del sistema de enfriamiento es crucial ya que determina directamente el tiempo de ciclo del producto (el tiempo de enfriamiento a menudo representa más del 70% del ciclo total). El enfriamiento uniforme y eficiente evita la deformación del producto debido a la contracción desigual y aumenta significativamente la eficiencia de producción.

4. Sistema de eyección: el 'eyector' del producto terminado

· Pins de eyectores, placa de eyector y pasadores de retorno : después de que el producto se ha enfriado y solidificado, la mitad en movimiento del molde se retrae. El mecanismo de eyección se activa mediante la varilla eyector de la máquina, empujando la placa del eyector hacia adelante, lo que impulsa los pines del eyector para desmoltar por la fuerza la pieza del núcleo.

· Funcionar : para separar de manera segura, sin daños y sin daños, separe la caja de apilamiento terminado del molde sin dejar marcas de eyección significativas. Para productos de arrastre profundo como las cajas, una gran cantidad de pasadores de eyectores y, a menudo, se requieren resortes de gas para proporcionar una fuerza de eyección poderosa y constante.

5. Sistema de orientación y alineación: la precisión 'Navigator '

· Pilares de guía y bujes de guía : se instalan en las mitades móviles y fijas (placas) del molde, respectivamente.

· Función : para garantizar una alineación precisa entre las mitades móviles y fijas durante el cierre del moho, evitando la desalineación del núcleo y la cavidad (conocido como 'Crash de moho ') y garantizando un grosor de pared uniforme y la precisión dimensional del producto.

6. Sistema de ventilación: el 'Guardian ' de calidad

· Ventilas : estos son canales poco profundos (típicamente 0.02-0.04 mm de profundidad) mecanizados intencionalmente en la línea de separación o entre los ajustes de inserción.

· Función : permitir que el aire y los gases generados a partir de la descomposición de plástico atrapados en la cavidad escapen durante el llenado de fusión. La mala ventilación puede conducir a disparos cortos (trampas de aire), quema localizada (dieseling), líneas de flujo de superficie y otros defectos.

7. Componentes estructurales: el 'esqueleto ' del sistema

· Placa de sujeción (fija), placa de sujeción (en movimiento), placa de soporte, bloques espaciadores, etc .: Estas placas de acero forman el marco general del molde.

· Función : resistir la enorme fuerza de sujeción de inyección (a menudo miles de toneladas), asegurando que el moho no se deforme o se abra bajo una presión de inyección alta, garantizando así la estabilidad y confiabilidad del proceso de moldeo.

II. Selección de material

La elección del material de moho se basa en la función del componente y las tensiones que perdura:

· Cavidad y núcleo : debe usar el acero de molde de Comúnmente utilizados son alta resistencia, resistente a la ropa alta, resistente a la corrosión y excelentemente pulido . aceros predolados como P20 (3CR2MO), con una dureza alrededor de HRC 30-36, que se puede mecanizar directamente, evitando la distorsión del tratamiento térmico. Para mayores demandas de producción, se utilizan aceros endurecidos como H13 (4CR5MOSIV1), logre la dureza hasta HRC 48-52, ofreciendo una excelente resistencia al desgaste y una vida más larga.

· Placas de moho (placas A / B, placas base, etc.) : típicamente hechas de acero de carbono medio como 1045 / S50C, proporcionando suficiente resistencia y rigidez para resistir las fuerzas de sujeción.

· Pins de eyectores, pilares de guía : Hecho de acero para herramientas de alto cromo de alto carbono como SKD61 (similar a H13), endurecido y templado para garantizar una alta dureza y resistencia al desgaste.

· Sistema de corredores en caliente : sus boquillas, colectores, etc., están hechas de acero para herramientas de trabajo en caliente (como H13) y acero inoxidable de alta temperatura para resistir la exposición prolongada a altas temperaturas y corrosión de la masa de plástico.

Iii. Filosofía de diseño y consideraciones clave

El diseño de un molde de cajas de apilamiento es una tarea de ingeniería de sistemas, mucho más allá del simple modelado 3D. Requiere una consideración integral de los siguientes factores:

1. Optimización de corredor y enfriamiento basada en el análisis CAE : el diseño moderno de moho depende en gran medida del software de ingeniería asistida por computadora (CAE) (como Moldflow). En la fase de diseño inicial, el análisis de flujo de moho simula el comportamiento de llenado de plástico, el proceso de enfriamiento y las tendencias de contracción/deformación. Según esto, la ubicación y el número de la puerta, y el diseño del canal de enfriamiento están optimizados para predecir y evitar posibles defectos, logrando 'correcto la primera vez ' y ahorrar costos y tiempo significativos de molde de prueba (prueba de herramientas).

2. Rigidez y cálculos de resistencia : el molde debe resistir miles de toneladas de fuerza de sujeción sin una deformación elástica excesiva. Los diseñadores deben usar cálculos mecánicos o análisis CAE (como FEA) para determinar el grosor de la placa, la posición y el número de pilares de soporte (alfileres de soporte), asegurando una estructura de molde robusta donde la línea de separación permanece bien cerrada bajo presión de inyección sin crear flash.

3. Compensación precisa de contracción : el plástico se encoge a medida que se enfría de la masa fundida al estado sólido. Al diseñar las dimensiones de la cavidad y el núcleo, se debe agregar un factor de contracción a las dimensiones de dibujo del producto (para HDPE, la contracción es aproximadamente 1.5% - 3.0%, dependiendo de las condiciones de grado y proceso). Este factor debe establecerse con precisión en función del material, la estructura del producto y las condiciones del proceso; Es clave para garantizar que las dimensiones finales del producto cumplan con los requisitos de tolerancia.

4. Ragas de ángulos y tratamiento de superficie : para facilitar la expulsión, se deben diseñar ángulos de borrador suficientes en las paredes interiores y exteriores del producto (típicamente 0.5 ° - 1.5 °). Las superficies de la cavidad y el núcleo requieren de alto grado pulido (incluso pulido de espejo) para garantizar una apariencia brillante del producto y un fácil desmoldeo.

5. Estandarización y capacidad de mantenimiento : el diseño debe maximizar el uso de bases de moho estándar, pasadores de eyector estándar y componentes estándar para reducir los costos y acortar los plazos de entrega de fabricación. Simultáneamente, la estructura del molde debe ser fácil de desmontar, mantener y reparar. Por ejemplo, el diseño de piezas fáciles de usar como insertos permite el reemplazo individual, extendiendo la vida útil general del molde.

En resumen , un molde de cajas de apilamiento representa la culminación de la tecnología, los materiales y la fabricación de precisión. Cada componente realiza su deber específico mientras trabaja en una estrecha sinergia con otros. Su diseño es un proceso complejo que integra la ingeniería mecánica, la ciencia de los materiales, la dinámica de fluidos y la termodinámica. Un molde excelentemente diseñado no solo produce cajas de apilamiento de alta calidad, sino que también permite una producción en masa eficiente, estable y de bajo costo, lo que refleja directamente las capacidades de fabricación de la industria de plásticos modernos.
