Cómo reemplazar el paquete de pantalla en una máquina de moldeo por extrusión y soplado

La pureza de la masa fundida determina directamente la calidad de la pieza final en las operaciones de moldeo por soplado. Una filtración comprometida provoca defectos estructurales, inestabilidad del parisón y altas tasas de desechos en la planta de producción. Los paquetes de cribas obstruidos en las unidades de extrusión continua y de moldeo por soplado alternativo provocan una contrapresión errática. Esta presión errática destruye el control del parisón y provoca un tiempo de inactividad excesivo de la máquina durante los cambios manuales. Los operadores enfrentan una batalla constante entre mantener la homogeneidad del fundido y mantener la máquina funcionando de manera eficiente. Para abordar estos cuellos de botella en la producción se requiere un procedimiento de reemplazo manual riguroso y paso a paso. También necesitamos evaluar las actualizaciones del cambiador de pantalla automatizado para optimizar la eficacia general del equipo (OEE). Esta guía desglosa los pasos mecánicos exactos para un reemplazo seguro del paquete de pantalla. Cubre los disparadores de diagnóstico que señalan una placa disyuntor obstruida. También veremos cómo la actualización de su hardware de filtración afecta la estabilidad de la producción a largo plazo y reduce los desechos.

• La filtración dicta la calidad: la configuración adecuada del paquete de malla evita que los derretidos, los geles y la contaminación interrumpan la formación del parisón y provoquen explosiones.

• El monitoreo de la presión es fundamental: los picos o caídas repentinas en la contrapresión del extrusor o la carga del motor son indicadores principales de que es necesario reemplazar el paquete de pantalla o realizar una verificación de diagnóstico.

• El tipo de máquina influye en la dinámica de la presión: las unidades de extrusión continua y las máquinas de moldeo por soplado alternativo manejan la contrapresión generada por la pantalla de manera diferente, lo que requiere enfoques de diagnóstico específicos.

• La orientación de la malla importa: La colocación incorrecta de capas de mallas gruesas y finas puede provocar la ruptura de la malla y daños catastróficos en el tornillo del extrusor o en el cabezal del troquel.

• La automatización impulsa el retorno de la inversión: la actualización de placas trituradoras manuales a cambiadores de pantalla de pistón continuo elimina el tiempo de inactividad por cambio, específicamente para los procesadores que utilizan resinas recicladas posconsumo (PCR).

El papel del paquete de cribas en una máquina de moldeo por extrusión y soplado

El requisito operativo básico para la filtración de la masa fundida en el moldeo por soplado es garantizar una masa fundida de polímero homogénea y libre de contaminantes antes de que ingrese al cabezal de la matriz. El paquete de malla y la placa rompedora trabajan juntos como una sola unidad mecánica para filtrar impurezas. La placa rompedora es un disco de acero grueso con orificios biselados. Sostiene físicamente las pantallas de malla de alambre contra la enorme presión hacia adelante generada por el tornillo extrusor. Más allá de la simple filtración, este conjunto convierte el flujo de fusión rotacional que sale del tornillo en un flujo lineal. Esta conversión es necesaria para evitar la acumulación de espirales en el parisón, lo que puede provocar que el tubo extruido se tuerza o deforme al caer.

El paquete de cribas también genera la contrapresión necesaria para mejorar la mezcla de la masa fundida. Las resinas poliméricas requieren una cantidad específica de resistencia para garantizar que el corte mecánico del tornillo derrita y homogeneice adecuadamente los gránulos de plástico. Sin una contrapresión adecuada, corre el riesgo de bombear resina sin derretir directamente al cabezal del troquel. Esto provoca puntos débiles en la parte final soplada.

Los sistemas de extrusión continua y los sistemas de tornillo alternativo manejan esta contrapresión de manera diferente. Los sistemas continuos dependen de un flujo constante e ininterrumpido de plástico para formar una caída de parisón constante. El paquete de cribas en un sistema continuo experimenta una carga de presión relativamente estable. Los sistemas alternativos, sin embargo, acumulan masa fundida delante del tornillo y luego lo empujan rápidamente hacia adelante para disparar el parisón. El paquete de cribas en un sistema alternativo debe soportar altos picos de presión cíclicos durante la fase de inyección de granalla. También debe evitar el reflujo del material fundido cuando el tornillo se retrae.

La gestión de la contrapresión afecta directamente la calidad del parisón. Una contrapresión insuficiente conduce a un control deficiente del hinchamiento del parisón. El hinchamiento de Parison ocurre cuando el polímero sale del molde y se expande. Si la presión detrás del troquel es inconsistente debido a un paquete de malla defectuoso, el hinchamiento variará. Esto provoca variaciones impredecibles en el espesor de la pared en el producto final. La resistencia adecuada del paquete de malla garantiza una contrapresión constante del extrusor, lo que se traduce en una caída del parisón estable y repetible.

Activadores de diagnóstico: cuándo reemplazar el paquete de pantalla

La identificación de los indicadores físicos y mecánicos de un paquete de cribas defectuoso evita daños catastróficos al equipo y reduce las tasas de desechos. Los operadores deben monitorear tanto la calidad visual del extruido como la retroalimentación mecánica del panel de control de la máquina. La contaminación del extruido es el desencadenante visual más obvio. Si ve geles, motas negras o nódulos de polímero sin derretir en el parisón o en la parte soplada, el sistema de filtración está comprometido. Los geles indican que la masa fundida no se está homogeneizando adecuadamente, a menudo debido a una contrapresión insuficiente debido a una pantalla rota. Las motas negras son polímero carbonizado. Ocurren cuando el material degradado se desprende de un paquete de malla obstruido y fluye hacia el cabezal del troquel.

Una malla obstruida aumenta la resistencia contra el tornillo extrusor. Esto provoca picos mensurables en el amperaje del extrusor y en los manómetros de presión del cabezal. Los operadores deben establecer una presión de cabeza de referencia para un paquete de malla limpio con una resina específica. Cuando la presión de la cabeza sube entre un 20% y un 30% por encima de esta línea base, el paquete de pantalla cega y requiere reemplazo. Ignorar este pico de presión obliga al motor del extrusor a trabajar más duro, consumiendo más amperaje y generando un calor cortante excesivo. Este exceso de calor puede degradar el polímero incluso antes de que llegue al molde.

Las obstrucciones severas reducen la tasa de producción general de la máquina de moldeo por extrusión y soplado . Si el tornillo gira a las mismas RPM pero el peso del parisón disminuye, la masa fundida tiene dificultades para pasar a través de la placa rompedora. Esta degradación del rendimiento afecta directamente los tiempos de ciclo y las cuotas de producción.

Diferenciar las pantallas obstruidas de los tornillos desgastados del extrusor requiere un enfoque de diagnóstico sistemático. Ambos problemas pueden provocar una caída en el rendimiento, pero presentan diferentes firmas de presión. Un paquete de cribas obstruido provoca una alta presión en el cabezal y una alta carga del motor. Un conjunto desgastado de tornillo y cilindro del extrusor provoca una baja presión en el cabezal y una baja carga del motor, ya que la masa fundida se desliza hacia atrás sobre las aletas desgastadas del tornillo en lugar de empujar hacia adelante a través del troquel.

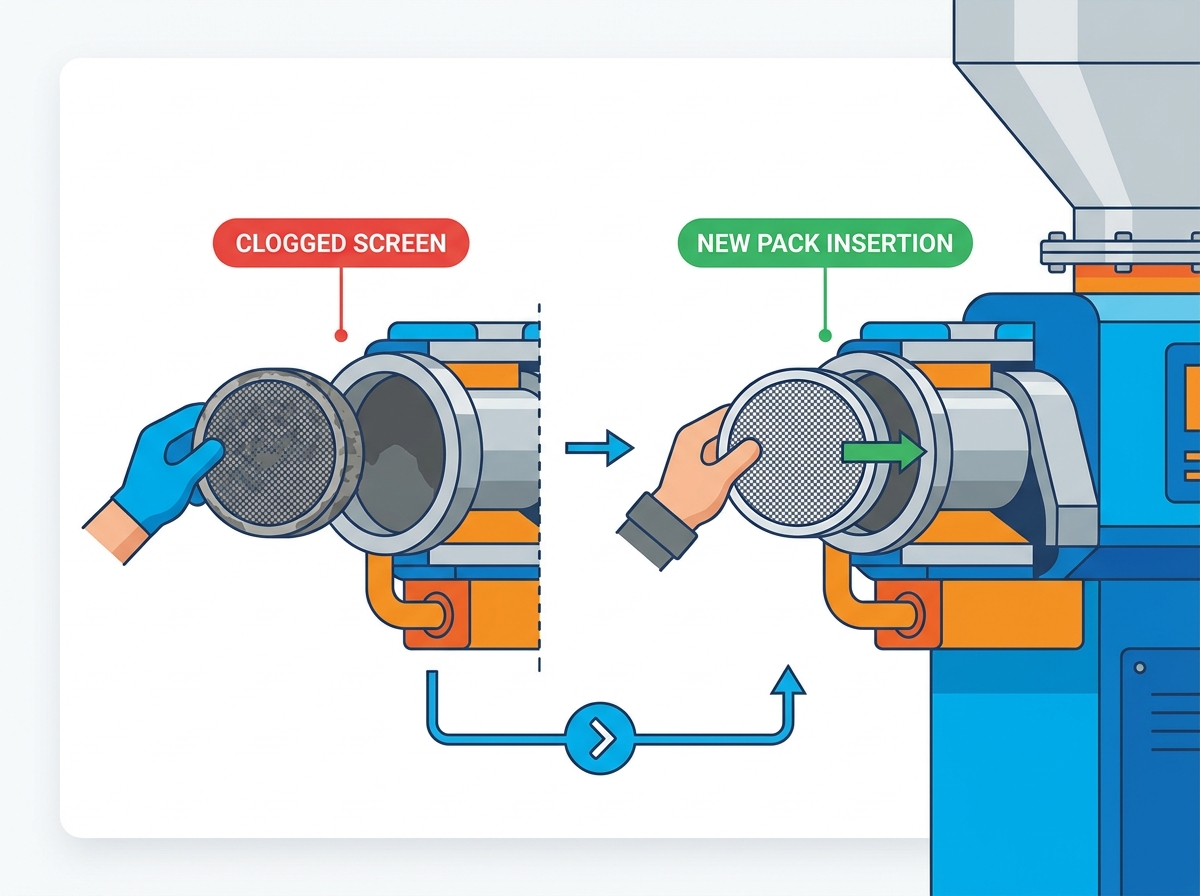

Paso a paso: procedimiento de reemplazo manual del paquete de pantalla

Realizar cambios manuales de pantalla en sopladoras industriales exige un estricto cumplimiento de los protocolos de seguridad. El equipo opera a altas temperaturas y altas presiones. Una liberación repentina del polímero fundido atrapado puede provocar quemaduras graves. Los procedimientos de bloqueo/etiquetado (LOTO) son obligatorios. Los operadores deben usar equipo de protección personal (EPP) adecuado, incluidos guantes resistentes al calor, mangas largas y protectores faciales completos.

1. Purgue el extrusor: antes de apagar el motor impulsor, purgue el extrusor para aliviar la presión residual del cabezal. Gire el tornillo a bajas RPM hasta que el parisón deje de caer. Esto garantiza que el cañón no contenga una carga presurizada de plástico fundido.

2. Ejecute LOTO: apague el motor de accionamiento principal y aplique dispositivos de bloqueo/etiquetado al panel eléctrico. Deje encendidos los calentadores del cilindro y del cabezal del troquel para mantener el polímero en estado fundido. El plástico frío actúa como concreto y le impedirá abrir el conjunto de la placa rompedora.

3. Obtenga espacio libre mecánico: Dependiendo del diseño de la máquina, retraiga manualmente el carro del extrusor o deslice la unidad de troquel hacia atrás. Necesita suficiente espacio físico entre el extremo del cilindro y el conjunto del cabezal de troquel para acceder a la placa rompedora.

4. Abra el conjunto: desatornille la brida del cabezal del troquel o abra la bisagra del extrusor. Afloje los pernos en forma de estrella para evitar que se deformen las bridas calentadas. Utilice una barra rompedora dedicada, no una llave de impacto, para evitar dañar las roscas calientes.

5. Extraiga y limpie: extraiga de forma segura el paquete de malla gastado y la placa rompedora. Utilice raspadores de latón y gasa de cobre para limpiar el polímero fundido de la placa rompedora y las bridas de sellado. Nunca utilice herramientas de acero. El acero rayará las superficies de sellado críticas, lo que provocará fugas permanentes de polímero. Asegúrese de que todos los orificios biselados de la placa rompedora estén libres de material degradado.

6. Instale el nuevo paquete: instale el nuevo paquete de malla con la secuencia de capas correcta. Coloque la malla más gruesa (por ejemplo, malla 20) directamente contra la placa rompedora como soporte estructural. Coloque la malla fina (por ejemplo, malla 100) en el medio para la filtración primaria. Coloque una malla mediana (p. ej., malla 40) frente al tornillo para atrapar contaminantes grandes y evitar el cegamiento prematuro de la malla fina.

7. Vuelva a ensamblar y apriete: reinstale la placa del interruptor y cierre el conjunto. Aplique compuesto antiagarrotamiento de alta temperatura a las roscas de los pernos. Apriete los pernos en forma de estrella al par especificado por el fabricante.

8. Remojo con calor y reapriete: Deje que el conjunto se remoje con calor durante 15 a 30 minutos. Los nuevos componentes se expandirán a medida que alcancen la temperatura de funcionamiento. Después del baño de calor, vuelva a apretar los pernos para asegurar un sellado adecuado.

9. Reanudar la producción: eliminar los dispositivos LOTO. Inicie la extrusora a muy bajas RPM. Purgue el material a través del nuevo paquete de malla para garantizar que no existan fugas en las bridas y que todo el aire atrapado sea expulsado antes de reanudar la producción de parisón.

Evaluación de cambiadores de malla para máquinas de moldeo por extrusión y soplado

La transición del mantenimiento manual a las actualizaciones de equipos de capital resuelve los problemas crónicos de tiempo de inactividad. La extracción manual de la placa rompedora genera importantes costos de mano de obra. Un cambio manual estándar puede tardar entre 30 minutos y dos horas, según el tamaño de la máquina y la resistencia de los sellos de polímero. Durante este tiempo, la máquina no produce ninguna pieza y la resina que se encuentra en el barril calentado comienza a degradarse.

Los cambiadores de pantalla de placa deslizante hidráulicos con botón eliminan el trabajo pesado. Estas unidades utilizan un cilindro hidráulico para empujar una placa deslizante de acero que contiene dos placas rompedoras. Cuando un paquete de cribas se obstruye, el operador presiona un botón y el ariete hidráulico fuerza la placa rompedora limpia hacia la corriente de fusión mientras empuja la sucia hacia afuera. Esto cambia las pantallas en segundos. Luego, el operador puede limpiar el paquete de malla sucio fuera de línea mientras la máquina continúa funcionando. Sin embargo, los cambiadores de placas deslizantes todavía provocan una interrupción momentánea en el flujo de fusión, lo que puede alterar la caída del parisón en las máquinas de extrusión continua.

Los cambiadores de malla de pistón continuo resuelven el problema de la interrupción de la fusión. Estos sistemas cuentan con diseños de doble pistón. Cada pistón sostiene una placa rompedora y un paquete de cribas. El flujo de masa fundida se divide y pasa simultáneamente por ambos pistones. Cuando es necesario cambiar una pantalla, el operador mueve hidráulicamente un pistón fuera de la carcasa a una posición abierta. El otro pistón permanece cerrado y en línea, manteniendo un flujo continuo de fusión hacia el cabezal de troquel. Una vez que se reemplaza la pantalla sucia, el pistón se regresa a la carcasa y el proceso se repite para el segundo pistón. Esto permite una producción sin tiempos de inactividad, lo que la hace ideal para el moldeo por extrusión-soplado continuo.

Los sistemas de retrolavado representan el nivel más alto de filtración automatizada. Estos sistemas invierten automáticamente una parte del flujo de fusión para autolimpiar las mallas. Cuando los sensores de presión detectan una pantalla obstruida, el sistema desplaza las válvulas internas para forzar al polímero limpio a retroceder a través de la malla, expulsando los contaminantes a través de un puerto de descarga. Este es un punto de evaluación crítico para las instalaciones que procesan grandes volúmenes de resinas recicladas posconsumo (PCR) o triturado muy contaminado. Los sistemas de retrolavado reducen significativamente la frecuencia de mantenimiento, minimizan la intervención del operador y mantienen estable el proceso de extrusión durante semanas seguidas.

Estrategia de selección de malla: equilibrio entre filtración y desgaste del extrusor

Seleccionar la configuración de malla adecuada implica estrictas compensaciones operativas. Debe equilibrar la necesidad de una masa fundida limpia con las limitaciones mecánicas de su extrusora. Los tejidos de malla más finos, como el tejido de malla 120 o el de sarga holandesa, capturan impurezas microscópicas. Esto mejora la calidad de las piezas, elimina defectos visuales y garantiza una estética de alto brillo en las botellas sopladas. Sin embargo, una malla más fina acelera la tasa de obstrucción. También aumenta la contrapresión inicial sobre el tornillo extrusor.

Los operadores deben adaptar la densidad de la malla en función de las variaciones de la resina. Al procesar polietileno virgen de alta densidad (HDPE) con un alto índice de flujo de fusión (baja viscosidad), es posible que necesite una malla más fina simplemente para generar suficiente contrapresión para una mezcla adecuada. Por el contrario, cuando se procesan resinas fundidas fraccionadas o altos porcentajes de triturado, una malla más fina se cegará casi de inmediato. En estos casos, los operadores a menudo cambian a una pila de malla más gruesa (por ejemplo, 20/40/20) para mantener un rendimiento adecuado y evitar picos de presión, logrando una ligera reducción en la filtración absoluta.

La contrapresión excesiva proveniente de paquetes de malla demasiado restrictivos o descuidados causa daños mecánicos graves. La alta presión en el cabezal fuerza el tornillo extrusor hacia atrás. Esto ejerce una enorme presión sobre los cojinetes de empuje ubicados en la caja de cambios. Con el tiempo, esta carga constante de alta presión hará que los cojinetes de empuje fallen, lo que requerirá una reconstrucción completa de la caja de cambios. Además, la alta contrapresión obliga al polímero fundido a deslizarse hacia atrás sobre los tramos del tornillo. Esta acción abrasiva acelera el desgaste de las hélices y del revestimiento del cañón. Equilibrar los requisitos de filtración con la longevidad del equipo es esencial para mantener los costos de mantenimiento bajo control.

Riesgos de implementación y mitigación en la gestión de paquetes de pantalla

El sellado inadecuado y las fugas de polímero son los riesgos más comunes durante el reemplazo manual del paquete de pantalla. La fuga de polímero de la brida de la placa del interruptor generalmente ocurre debido a secuencias de torsión inadecuadas o a una falta de coincidencia de expansión térmica. Si un operador aprieta los pernos mientras las bridas están frías, el metal se expandirá durante la producción, estirando los pernos y rompiendo el sello. Mitigue este riesgo aplicando tiempos estrictos de absorción de calor. Siempre permita que el conjunto alcance la temperatura de funcionamiento total antes de aplicar la secuencia final de la llave dinamométrica.

La rotura de la pantalla, a menudo llamada explosión, es una falla catastrófica. Ocurre cuando las finas pantallas sin soporte se rompen bajo alta presión. Cuando una pantalla se rompe, envía fragmentos de malla de alambre y una gran cantidad de contaminantes concentrados directamente al cabezal del troquel. Esto puede rayar las superficies pulidas de las herramientas del troquel, dañando permanentemente el perfil del parisón. Mitigue la fuga haciendo hincapié en la colocación adecuada de la malla de soporte de respaldo grueso. La malla pesada de malla 20 o malla 10 siempre debe asentarse directamente contra la placa rompedora para unir los orificios biselados y soportar las mallas finas más débiles.

La degradación térmica durante los cambios es un riesgo oculto que arruina las series de producción posteriores. Si un cambio manual lleva demasiado tiempo, el polímero estancado dentro del barril calentado comenzará a arder. Este material degradado se convierte en duras motas negras. Cuando la máquina se reinicia, estas motas negras se desprenderán continuamente y contaminarán el parisón durante horas. Los procedimientos de cambio eficientes minimizan este riesgo. Los operadores deben preparar todas las herramientas, pantallas de repuesto y suministros de limpieza antes de apagar el motor de accionamiento. Si se produce un retraso, baje la temperatura del barril para evitar que la resina se queme.

Conclusión

Mantener una filtración estable de la masa fundida es esencial para lograr una calidad constante del moldeo por soplado y maximizar la eficiencia de la producción. Un paquete de malla no es simplemente un componente de filtro reemplazable: influye directamente en la contrapresión del extrusor, la estabilidad del parisón, la homogeneidad de la masa fundida y la confiabilidad general del proceso de moldeo.

La gestión exitosa del paquete de pantallas requiere más que reemplazar las pantallas obstruidas cuando aparecen problemas. Los operadores deben comprender la relación entre las tendencias de presión, los niveles de contaminación de resina, la configuración de la malla y el tipo de máquina para determinar la estrategia de mantenimiento correcta. La colocación adecuada de capas de pantalla, el reemplazo oportuno y el diagnóstico preciso ayudan a prevenir defectos como geles, motas negras, formación de parison inestable y desgaste innecesario del extrusor.

Para entornos de producción de alto volumen, los cambios manuales de pantalla pueden convertirse en un factor limitante en la efectividad general del equipo. La actualización a un cambiador de malla automatizado puede reducir significativamente el tiempo de inactividad, mantener un flujo de fusión continuo y mejorar la estabilidad del proceso, especialmente cuando se procesan materiales reciclados o flujos de resina contaminados.

En Dawson Plastic, ayudamos a los fabricantes a optimizar sus sistemas de moldeo por extrusión y soplado con soluciones de filtración confiables y recomendaciones de equipos adaptadas a requisitos de producción específicos. Al evaluar las características de la resina, la configuración de la máquina, las condiciones de presión y los objetivos de productividad, nuestro equipo puede ayudar a identificar el enfoque de filtración más adecuado para una operación a largo plazo.

Si experimenta cambios frecuentes de malla, calidad de parisón inestable o pérdidas de producción causadas por problemas de filtración de material fundido, comuníquese con Dawson Plastic para analizar las condiciones de su máquina y explorar una solución de filtración más eficiente para su operación de moldeo por soplado.

Preguntas frecuentes

P: ¿Con qué frecuencia se debe reemplazar un paquete de malla en una máquina de moldeo por extrusión y soplado?

R: La frecuencia de reemplazo depende completamente de la pureza de la resina y de las condiciones de funcionamiento de la máquina. Monitoree constantemente la contrapresión del extrusor y la carga del motor. Cuando la presión del cabezal sube entre un 20% y un 30% por encima de la línea base limpia, el paquete de malla cega y requiere reemplazo inmediato para evitar daños al equipo.

P: ¿Cuál es el orden correcto para apilar las pantallas en un paquete de pantallas multicapa?

R: Coloque la malla gruesa directamente contra la placa rompedora como soporte estructural. Coloque la pantalla fina en el medio para la filtración primaria. Coloque una pantalla mediana frente al tornillo extrusor para atrapar contaminantes grandes y evitar el cegamiento prematuro de la malla fina.

P: ¿Cómo afecta un paquete de malla obstruido a la programación del parisón y al espesor de la pared?

R: Un paquete de malla obstruido provoca una contrapresión errática y un flujo de fusión inconsistente. Esto conduce a un control deficiente del hinchamiento del parisón, lo que hace imposible que el programador del parisón mantenga un espesor de pared constante en la pieza final soplada.

P: ¿En qué se diferencian los requisitos del paquete de cribas entre una máquina de moldeo por soplado alternativo y una unidad de extrusión continua?

R: Las máquinas alternativas requieren paquetes de cribas de alta resistencia que puedan soportar altos picos de presión cíclica durante la inyección de granalla y evitar el reflujo del material fundido. Las unidades continuas requieren una resistencia constante y constante para mantener una caída constante del parisón sin interrupción.

P: ¿Se pueden limpiar y reutilizar los paquetes de malla de alambre?

R: Nunca se recomienda limpiar y reutilizar paquetes de malla de alambre fino. El proceso de limpieza mecánica daña los delicados alambres tejidos, lo que compromete la filtración, puntos débiles y una alta probabilidad de ruptura de la pantalla durante la producción.

P: ¿Cuál es la diferencia entre un cambiador de pantalla continuo y discontinuo?

R: Los cambiadores de malla continuos utilizan pistones dobles para permitir el reemplazo de la malla sin detener el flujo de fusión, lo que elimina el tiempo de inactividad. Los cambiadores de placas deslizantes discontinuos requieren detener momentáneamente el extrusor para intercambiar hidráulicamente el paquete de cribas.

P: ¿Por qué la contrapresión de mi extrusora fluctúa después de un cambio de pantalla?

R: La contrapresión fluctuante inmediatamente después de un cambio de malla indica aire atrapado en el cabezal de troquel, un asiento inadecuado de la malla contra la placa rompedora o una configuración de malla incorrecta que no proporciona una resistencia al flujo constante.
